首頁>>聯軸器圖紙

JSJ型帶中間軸蛇形彈簧聯軸器圖紙

JSJ型蛇形彈簧聯軸器技術參數及外形安裝尺寸JSJ型接中間軸蛇形彈簧聯軸器基本參數和主要尺寸（JB/T8869-2000）/mm型號公稱轉矩Tn/N·m軸孔直徑···
我要詢價

產品詳情：

JSJ型蛇形彈簧聯軸器技術參數及外形安裝尺寸

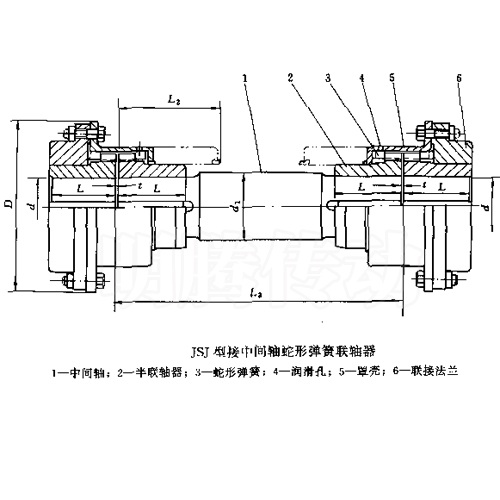

JSJ型帶中間軸蛇形彈簧聯軸器圖紙

JSJ型接中間軸蛇形彈簧聯軸器基本參數和主要尺寸（JB/T8869-2000）/mm
型號
公稱轉
矩Tn/
N·m
軸孔直徑
d
中間軸
d1
L
中間軸
L3min
D
L2
間隙
t
質量m
(每端、無孔)
/kg
潤滑油
(每端)
/kg
JSJ1
140
22、24
28
48
162
116
78
3
3.9
0.0408
25、28
30、32、35
JSJ2
400
32、35、38
35
60
195
158
94
8.85
0.068
40、42、45、48、50
JSJ3
900
48、50、55、56
50
76
213
183
103
15.6
0.113
60、63、65
JSJ4
1800
55、56
63
89
275
218
134
26.4
0.172
60、63、65、(70、71、75)
80
JSJ5
3150
65、70、71、75
75
98
294
245
144
37.2
0.254
80、85
JSJ6
5600
75
90
120
372
286
182
5
63
0.426
80、85、90、95
100、110
JSJ7
8000
80、85、90、95
100
127
391
324
191
83.5
0.508
100、110、120
JSJ8
12500
90、95
120
150
453
327
220
6
98
0.735
100、110、120、125
130、140
JSJ9
18000
110、120、125
130
162
463
365
225
140.2
0.907
130、140、150
160、170
JSJ10
25000
120、125
140
184
482
419
235
209.6
1.13
130、140、150
160、170、180
190、200
JSJ11
35500
140、150
160
183
549
478
268
276.7
1.95
160、170、180
190、200
JSJ12
50000
160、170、180
200
198
587
548
287
381
2.81
190、200、220
240
JSJ13
63000
180
216
622
604
305
519
3.49
190、200、220
240、250
JSJ14
90000
200、220
220
239
673
665
330
718
3.76
240、250、260
280
JSJ15
125000
240、250、260
250
259
711
708
350
898
4.4
280、300、320
JSJ16
160000
280、300、320
280
289
744
782
366

1205
5.62
340、360
    注：1.若軸孔型式按GB/T3852與制造廠協商。
        2.質量是按無孔的計算近似值。
?
