梅花形聯軸器結構形式及規格參數

發表時間:2023-12-13 14:25:55 ?文章來源:華碩傳動機械 人氣:169

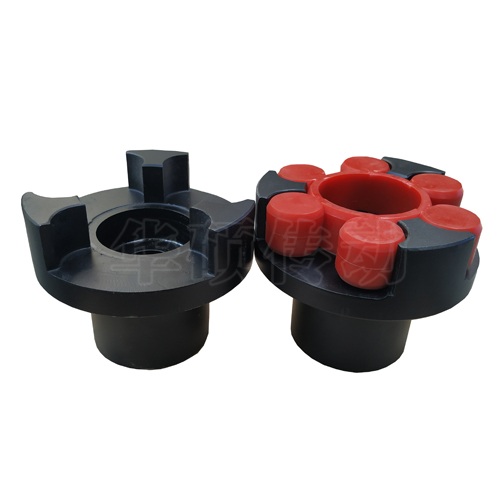

梅花形彈性聯軸器的結構簡單,零件數少,徑向尺寸小,僅由3部分組成,主從動端法蘭以及中間的緩沖墊,爪式法蘭具有鑄造材料和鋼材料兩種結構形式,半聯軸器及法蘭連接材料為45鋼或 ZG70-500,再經過機加工車銑成型。中間梅花墊是注塑成型,一般采用聚酯型聚氨酯(硬度代號a),或鑄造型尼龍(硬度代號b),前者承載能力低于后者,梅花瓣的橫截面通常為圓形,這樣能提 高載荷在工作面上分布的均勻性,能傳遞較大的轉矩,但彈性稍有降低。亦可制成矩形或扇形。梅花形聯軸器

梅花形彈性聯軸器無需潤滑;彈性元件受壓承載能力較高。扭向彈性、吸收震動、免維護,設計緊 湊,低慣量,聯軸器工作時,梅花瓣受擠壓,只有半數梅花瓣承載工作。除雙法蘭型梅花形彈性聯軸器外,更換易損件梅花形彈性件時,均需軸向移動半聯軸器。這種聯軸器對兩軸相對偏移有 一定的補償能力。

梅花形彈性聯軸器有基本型,單法蘭連接式,雙法蘭連接式,帶制動輪式,主要工序是先車到位,然后再洗爪,再插件,最后做表面處理,一般煮黑。

梅花形彈性聯軸器中間采用的是聚氨脂彈性體,兩端是帶有爪的半聯軸器,又稱為爪式聯軸器,有兩爪的,三爪的,四爪的,五爪的,六爪的,彈性瓣有四瓣的,六瓣的,八瓣的,十瓣的,十 二瓣的。

ML系列梅花形彈性聯軸器主要由兩個帶凸齒密切嚙合并承受徑向擠壓以傳遞扭矩,當兩軸線有相對偏移時,彈性元件發生相應的彈性變形,起到自動補償作用。 標記示例:ML3型梅花形彈性聯軸器MT3 彈性件硬度≥75HZ 主動端:Z型軸孔,C型鍵槽,d1=30mm,L1=60mm 從動端:Y型軸孔,B型鍵槽,d2=25mm,L=62mm ML7聯軸器(ZC50×80/YB55×112) MT7A GB5272-85 梅花形彈性聯軸器的相關參數:規格:ML1-13 ,公稱轉矩:25-12500 ,許用轉速:8500-1500 ,軸孔直徑:12-140 ,軸孔長度:25-302,外圓直徑:50-400 ,重量:0.7-165,材質:45#圓 鋼,鑄鋼,鍛鋼,標準編號: GB5272-2002  。

因?yàn)樾掳娴某霈F(xiàn)這里有必要提醒一下:梅花形彈性聯軸器新版標準(GB/T 5272-2002)在規格上比舊版標準(GB 5272-1985)新增一個規格號,新版中的LMD5與舊版中的MLZ5規格相同,新版增加了 LMD2規格,新版中的LMD5與舊版中的MLZ4規格相同;即除了1#規格以外,舊版的規格加一號即等于新版的規格號。

?
