泵用三爪聯軸器說明
發表時間：2021-10-20 10:03:00
?文章來源：華碩傳動機械 人氣：261
在非金屬彈性元件聯軸器種類中有一款泵上專用的聯軸器：泵用三爪聯軸器，也叫爪式聯軸器。其結構與梅花聯軸器、星型聯軸器類似。
一、產品簡介：

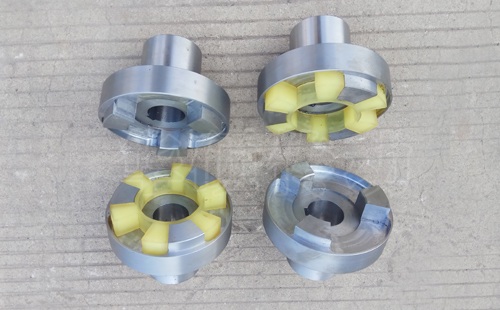

泵用三爪聯軸器是利用非金屬材料制成的六爪彈性墊，置于兩半聯軸器之間的對合槽中，通過彈性墊傳遞轉矩實現兩半聯軸器聯接。
二、產品特性：體積小，質量輕，結構簡單，安裝方便，價格低廉，常用于小功率的場合；慣性力小，適用于轉矩不大，轉速較高，無急劇沖擊的兩軸聯接。
三、產品基本參數：
許用相對徑向位移(0.01d+0.25)mm，d為軸直徑；許用相對角位移0度40分；聯軸器的附加徑向力為(0.1～0.3)P；
四、水泵行業的標準代號為Bl104
五、基本性能參數如下：
聯軸器最大外徑75-210mm
許用轉速：6300-2740r/min
公稱扭矩：1500-85000N.m
泵端聯軸器尺寸：
軸孔范圍：16-50mm
長度范圍：28-90mm
電機端半聯軸器尺寸：
軸孔范圍：32-85mm
長度范圍：32-100mm
六、訂貨、詢盤出示數據舉例：
例如：
主動端：Y型軸孔，A型鍵槽，軸孔直徑d1=22mm，軸孔長度L=84mm
從動端：型軸孔，A型鍵槽，軸孔直徑d2=35mm，軸孔長度L=107mm
外徑105
即三爪聯軸器外徑105-22*84/35*107 鑄鐵件
友情提示：T型六角梅花墊也就是水泵三爪聯軸器用的彈性體是用于聯軸器中間起到減震、絕緣、緩沖傳遞扭矩之作用，不同材質和不同硬度的彈性體傳遞的扭矩也不樣，硬度越高傳遞的扭矩就越大。
